L2 sur EVPN/MPLS Lab

Nous testons ici l'implémentation de services L2 sur EVPN/MPLS. Il ne s'agit pas d'une étude conceptuelle poussée mais d'un simple lab. Avec des confs et des captures à l'appui, nous établirons quand même le lien avec certains passages pertinents des RFC.

Plan de l'article

La maquette

Il s'agit d'un réseau opérateur miniature (un backbone IP/MPLS en l'occurrence) :

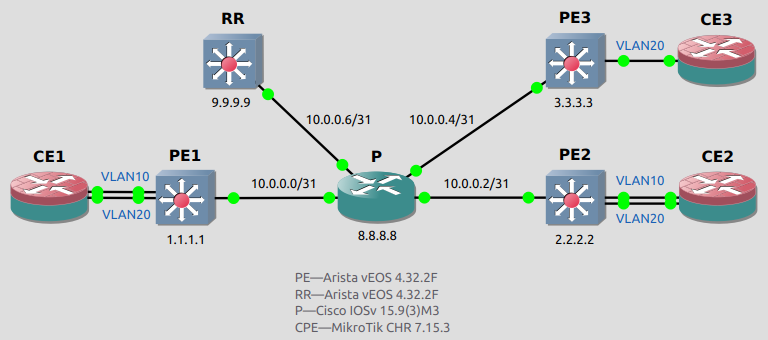

evpn-mpls-arch
La maquette utilisée sur GNS3 (avec un RR afin d'éviter le maillage complet iBGP entre les PE).

Nous allons configurer :

Dans la terminologie du MEF, le VPWS s'appelle E-Line et le VPLS s'appelle E-LAN ou E-Tree selon la topologie. Je vous renvoie à l'article sur Carrier Ethernet car, en effet, l'EVPN se base beaucoup sur la terminologie du MEF pour la spécification des services.

Configuration du backbone

Ci-dessous les configurations IP, OSPF, MPLS (LDP) et MP-BGP.

Par MP-BGP, nous parlons plus précisément de BGP avec la capacité multiprotocol. Pour citer la RFC 7432 :


    In order for two BGP speakers to exchange labeled EVPN NLRI, they
    must use BGP Capabilities Advertisements to ensure that they both are
    capable of properly processing such NLRI.  This is done as specified
    in [RFC4760], by using capability code 1 (multiprotocol BGP) with an
    AFI of 25 (L2VPN) and a SAFI of 70 (EVPN).

Soit en capture :

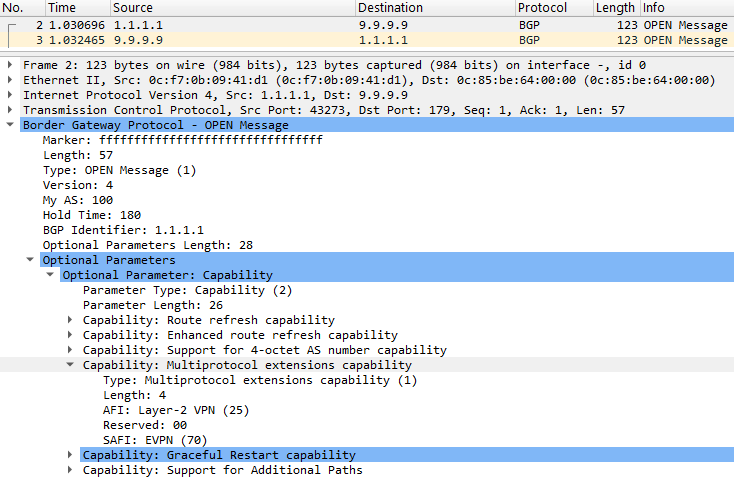

cap-evpn-mpls-bgp-open
Le message BGP OPEN envoyé de PE1 au RR.
Noter le couple AFI/SAFI valant 25/70 pour l'EVPN.

Configuration d'un VPWS

Nous configurons ci-dessous un VPWS VLAN-Based entre PE1 et PE2 dans le VLAN 10 :

Capture du control plane avec une route EVPN de type Ethernet Auto-Discovery :

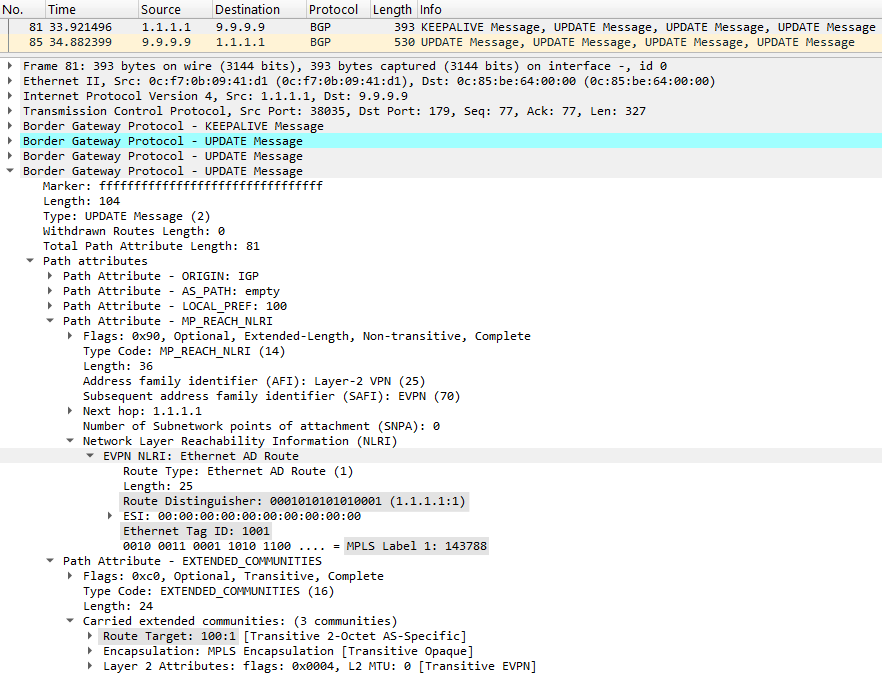

cap-evpn-mpls-vpws-control-plane
PE1 annonce une route Ethernet AD au RR.
On retrouve RD, RT, ID de VPWS et label alloué.

Capture du data plane avec un ping de CE1 à CE2 :

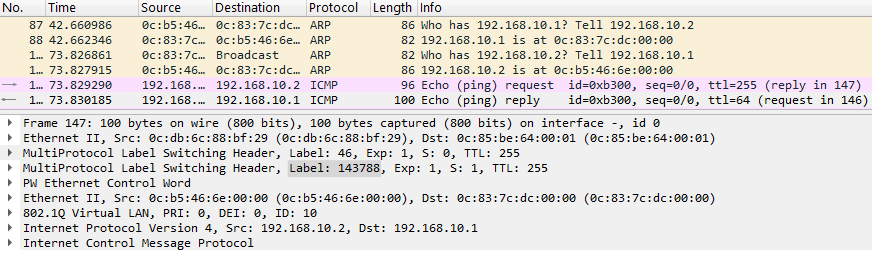

cap-evpn-mpls-vpws-data-plane
CE2 répond au ping de CE1.
On retrouve la stack de labels, le 46 dédié au LSP et le 143788 au VPWS.

Détails et concepts

Des items de conf bien connus des L3VPN et VPLS ayant pour control plane BGP apparaissent dans les configurations : RD et RT. Pour citer la RFC 7432 :


    The policy attributes of EVPN are very similar to those of IP-VPN.
    An EVPN instance requires a Route Distinguisher (RD) that is unique
    per MAC-VRF and one or more globally unique Route Targets (RTs).

D'autres items apparaissent sur les PE : des ID de VPWS qualifiés de local et remote. Ils peuvent avoir des valeurs différentes—comme c'est le cas ici—ou, contrairement à ce que disent beaucoup d'articles, la même valeur, comme le précise la RFC 8214 :


    It should be noted that the same VPWS service instance
    identifier may be configured on both PEs.

C'est d'ailleurs probablement plus simple pour l'opérateur, qui doit alors juste maintenir comme inventaire un entier positif à incrémenter par VPWS. Noter que Cisco propose ainsi un raccourci pour configurer la même valeur d'ID :


    cisco-xr(config-l2vpn-xc-p2p)# neighbor evpn evi 1 ?
      service  Specify service ID (used as local and remote ac-id)
      target   Specify remote attachment circuit identifier

Dans tous les cas, pour une même instance de VPWS, les valeurs doivent correspondre sur les deux PE qui y participent :


                          […]  For both EPL and EVPL services using a
    given VPWS service instance, the pair of PEs instantiating that VPWS
    service instance will each advertise a per-EVI Ethernet A-D route
    with its VPWS service instance identifier and will each be configured
    with the other PE's VPWS service instance identifier. When each PE
    has received the other PE's per-EVI Ethernet A-D route, the VPWS
    service instance is instantiated.

Mais à quoi servent ces ID de VPWS ? Les RT assurent déjà le rôle de connecteurs entre PE. Je soupçonne que cela permet d'avoir plusieurs VPWS dans la même EVI—je n'en vois pas d'application cependant (à ce jour). Ce snippet de conf Arista illustre bien ce « multiplexage » de VPWS à l'EVI :


    !
    router bgp 1
       vpws evi-1
          rd 10.2.2.2:2
          route-target import export evpn 0.0.0.0:1
          mpls control-word
          !
          pseudowire pw1
             evpn vpws id local 2001 remote 1001
          !
          pseudowire pw2
             evpn vpws id local 2002 remote 1002
    !

Configuration d'un VPLS

VLAN-Based

Nous configurons ci-dessous un service VLAN-Based :


    6.1.  VLAN-Based Service Interface

       With this service interface, an EVPN instance consists of only a
       single broadcast domain (e.g., a single VLAN).  Therefore, there is a
       one-to-one mapping between a VID on this interface and a MAC-VRF.
       Since a MAC-VRF corresponds to a single VLAN, it consists of a single
       bridge table corresponding to that VLAN.

L'EVI configurée entre PE1, PE2 et PE3 consiste en un unique VLAN, le 20 en l'occurrence.

Avant même que les CE émettent du trafic, chaque PE envoie au RR une route EVPN de type IMET (Inclusive Multicast Ethernet Tag) :

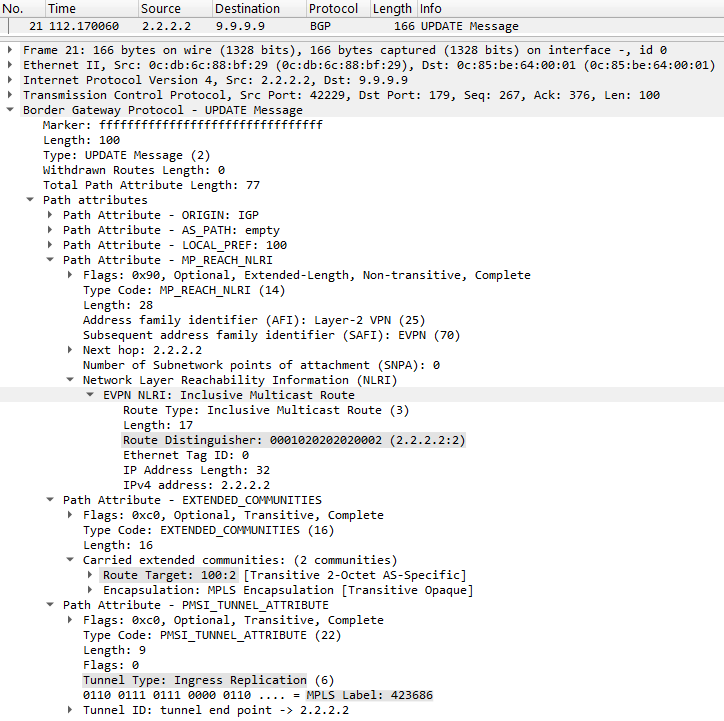

cap-evpn-mpls-vpls1-imet
PE2 annonce une route IMET au RR.
On voit le label que les autres PE apposeront pour envoyer du trafic BUM à PE2.

Le message contient notamment le label MPLS, 423686 ici, que les autres PE doivent apposer pour envoyer du trafic BUM (Broadcast, Unknown Unicast, Multicast) à PE2—de l'ARP par exemple. En effet, on retient souvent de l'EVPN qu'il échange avec BGP les adresses MAC apprises, mais il faut également transporter ce trafic BUM, transport rendu possible par la notion de P-Tunnel (Provider-Tunnel) véhiculé par un attribut de la route IMET :


    In order to identify the P-tunnel used for sending broadcast, unknown
    unicast, or multicast traffic, the Inclusive Multicast Ethernet Tag
    route MUST carry a Provider Multicast Service Interface (PMSI) Tunnel
    attribute as specified in [RFC6514].

La RFC évoque par ailleurs plusieurs techniques pour l'envoi du trafic BUM :


    The PEs in a particular EVPN instance may use ingress replication,
    P2MP LSPs, or MP2MP LSPs to send unknown unicast, broadcast, or
    multicast traffic to other PEs.

Les PE appliquent ici par défaut l'ingress replication, qui consiste à envoyer une copie de la trame BUM vers chaque PE de l'EVI—à l'instar des VPLS classiques. Regardons les routes IMET que le RR a reçues de chaque PE :

Par conséquent, si PE1 reçoit une trame BUM de CE1, il répliquera la trame vers PE2 et PE3 en apposant respectivement les labels 423686 et 659891 :

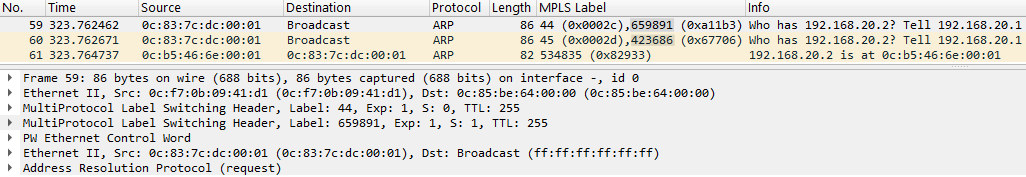

cap-evpn-mpls-vpls1-bum
PE1 replique la trame BUM reçue de CE1 (requête ARP) vers chaque PE participant à l'EVI en apposant le label respectif.

Nous voyons ensuite la réponse de CE2 dans le label 534835 car entre temps, PE1, ayant appris l'adresse MAC de CE1, l'a annoncée au RR avec une route EVPN de type MAC/IP :

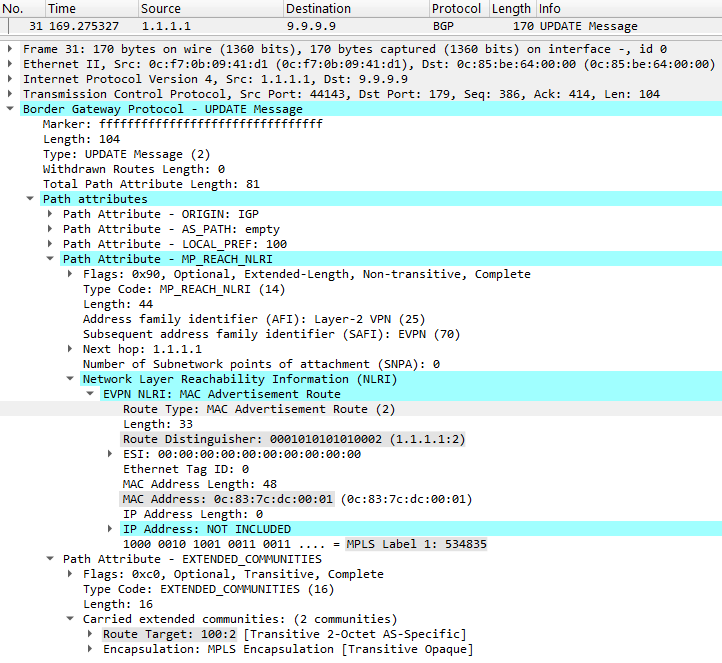

cap-evpn-mpls-vpls1-mac
PE1 annonce l'adresse MAC de CE1 avec le label alloué via une route MAC/IP.

Une telle route peut véhiculer l'adresse IP associée à la MAC—ce qui n'est pas le cas ici, n'ayant pas réussi à le tester—afin de diminuer le trafic ARP/ND :


    The IP Address field in the MAC/IP Advertisement route may optionally
    carry one of the IP addresses associated with the MAC address.  This
    provides an option that can be used to minimize the flooding of ARP
    or Neighbor Discovery (ND) messages over the MPLS network and to
    remote CEs.

Les PE assurent alors le rôle de proxy ARP/ND, puisqu'ils maintiennent un cache ARP/ND et répondent à la place des CE.

Remarquer l'Ethernet Tag ID positionné à 0, conformément au §6.1 sur le service VLAN-Based :


                         […]  In such scenarios, the Ethernet frames
    transported over an MPLS/IP network SHOULD remain tagged with the
    originating VID, and a VID translation MUST be supported in the data
    path and MUST be performed on the disposition PE.  The Ethernet Tag
    ID in all EVPN routes MUST be set to 0.

De plus, l'extrait nous dit que dans ce type de service, le VLAN client peut ou non être conservé lors du transport de la trame. Dans la capture ci-dessous—on le voyait aussi dans celle de l'ARP—qui correspond à un ping de CE1 vers CE2, le tag n'est pas présent (probable choix d'implémentation d'Arista) :

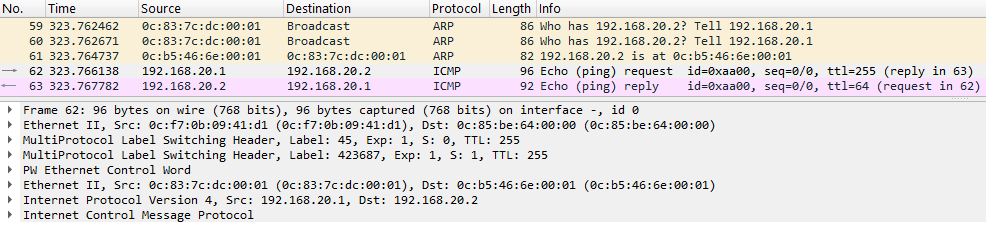

cap-evpn-mpls-vpls1-ping
Ping de CE1 vers CE2 (noter que le VLAN client 20 n'est pas conservé).
PE1 appose le label alloué par PE2 pour l'adresse MAC de CE2, ici 423687.

Si l'on regarde les adresses MAC que le RR a reçues de chaque PE :

Enfin, remarquons que, comme dans les VPN IP sur BGP/MPLS, plusieurs modes d'allocation des labels existent :


    A PE may advertise the same single EVPN label for all MAC addresses
    in a given MAC-VRF.  This label assignment is referred to as a per
    MAC-VRF label assignment.  Alternatively, a PE may advertise a unique
    EVPN label per <MAC-VRF, Ethernet tag> combination.  This label
    assignment is referred to as a per <MAC-VRF, Ethernet tag> label
    assignment.  As a third option, a PE may advertise a unique EVPN
    label per <ESI, Ethernet tag> combination.  This label assignment is
    referred to as a per <ESI, Ethernet tag> label assignment.  As a
    fourth option, a PE may advertise a unique EVPN label per MAC
    address.  This label assignment is referred to as a per MAC label
    assignment.  All of these label assignment methods have their
    trade-offs.  The choice of a particular label assignment methodology
    is purely local to the PE that originates the route.

Dans ce lab, les PE implémentent par défaut la première option, à savoir un label MPLS pour toute l'EVI—la section suivante le mettant en évidence.

VLAN-Aware Bundle

Nous configurons ci-dessous un service VLAN-Aware Bundle :


    6.3.  VLAN-Aware Bundle Service Interface

       With this service interface, an EVPN instance consists of multiple
       broadcast domains (e.g., multiple VLANs) with each VLAN having its
       own bridge table -- i.e., multiple bridge tables (one per VLAN) are
       maintained by a single MAC-VRF corresponding to the EVPN instance.

Dans la même EVI impliquant ici PE1, PE2 et PE3, on ajoute le VLAN 30 en plus du 20, chaque VLAN ayant sa propre bridge table. Cela contraste avec le service VLAN Bundle où il y a plusieurs VLAN mais dans une même bridge table—ce qui impose une unicité des adresses MAC tout VLAN confondu.

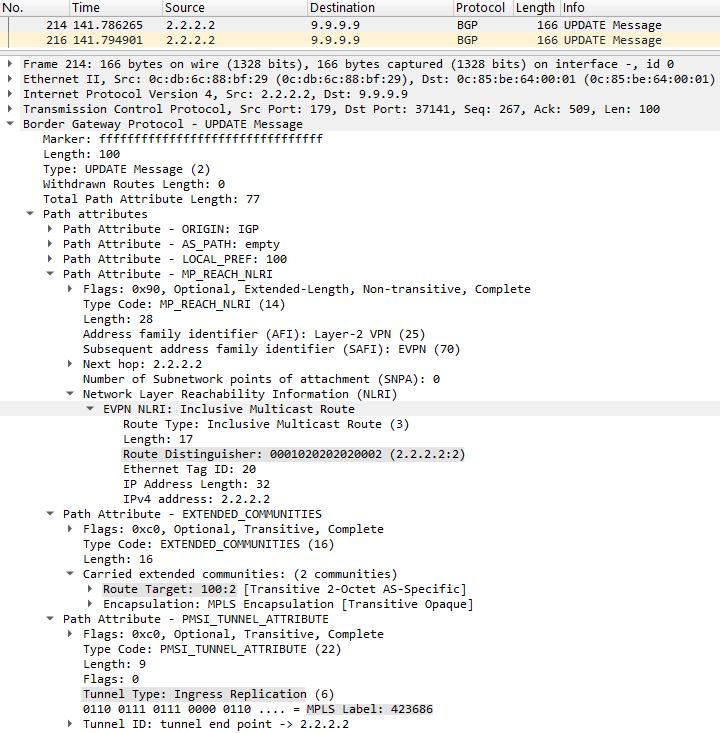

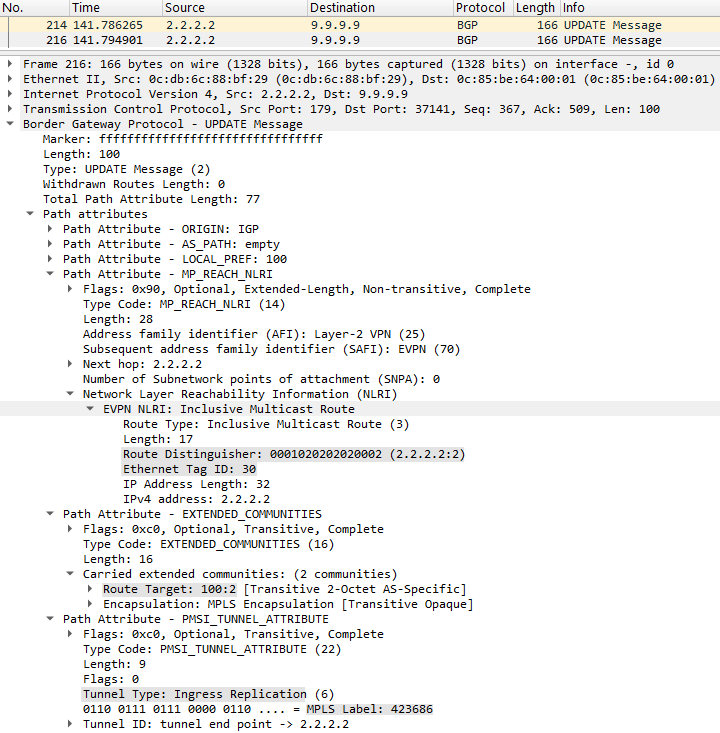

Comme précédemment, avant même que les CE émettent du trafic, chaque PE envoie au RR une route EVPN de type IMET—mais une par VLAN cette fois :

Nous constatons que le même label MPLS, 423686 ici, a été alloué par PE2 pour le trafic BUM dans les VLAN 20 et 30, comportement conforme à la RFC :


    Broadcast, unknown unicast, or multicast (BUM) traffic is sent only
    to the CEs in a given broadcast domain; however, the broadcast
    domains within an EVI either MAY each have their own P-Tunnel or MAY
    share P-Tunnels -- e.g., all of the broadcast domains in an EVI MAY
    share a single P-Tunnel.

Le même P-Tunnel peut donc être partagé par plusieurs VLAN, ce que la capture ci-dessous d'un ping de CE1 vers CE3 dans chaque VLAN montre bien :

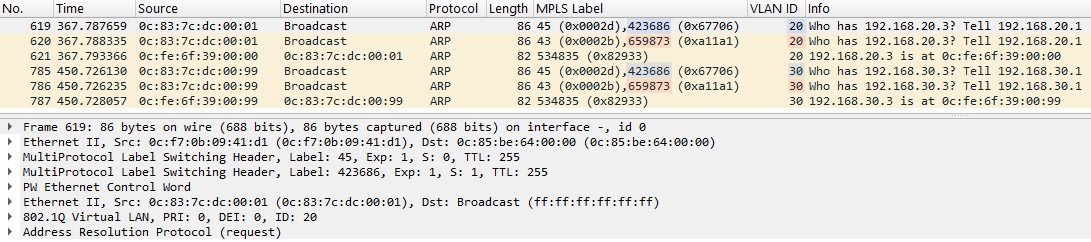

cap-evpn-mpls-vpls2-bum
PE1 replique la trame BUM reçue de CE1 vers chaque PE participant à l'EVI en apposant le label respectif.
Le même label P-Tunnel est utilisé pour les deux VLAN (par exemple 423686 pour la réplication vers PE2).

Nous voyons ensuite la réponse de PE3 dans le label 534835 car entre temps, PE1, ayant appris l'adresse MAC de CE1, l'a annoncée au RR avec une route EVPN de type MAC/IP :

Nous constatons, de nouveau, que le même label MPLS, 534835 ici, a été alloué par PE1 pour deux adresses MAC différentes (et de deux VLAN différents). C'est car le PE Arista applique par défaut le per MAC-VRF label assignment. Ces informations se retrouvent évidemment sur PE3 :


    # Arista vEOS 4.32.2F

    PE3#sho bgp evpn rd 1.1.1.1:2 detail

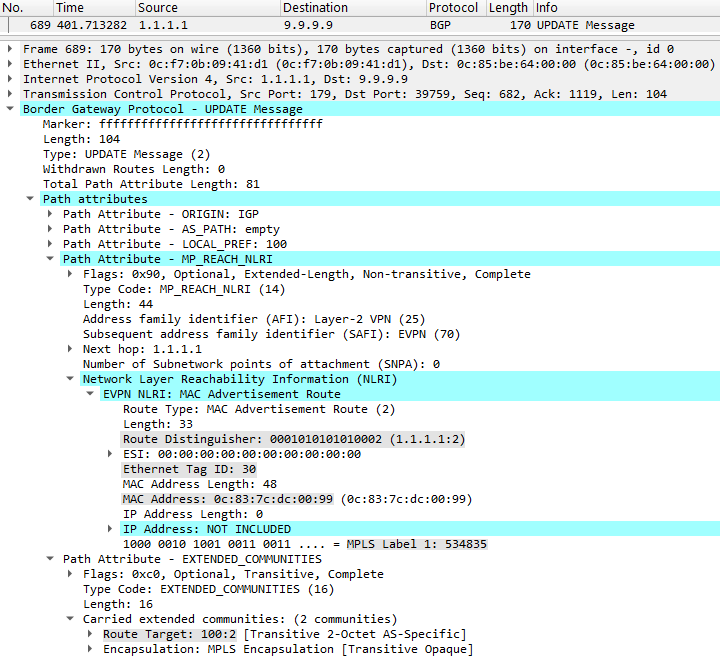

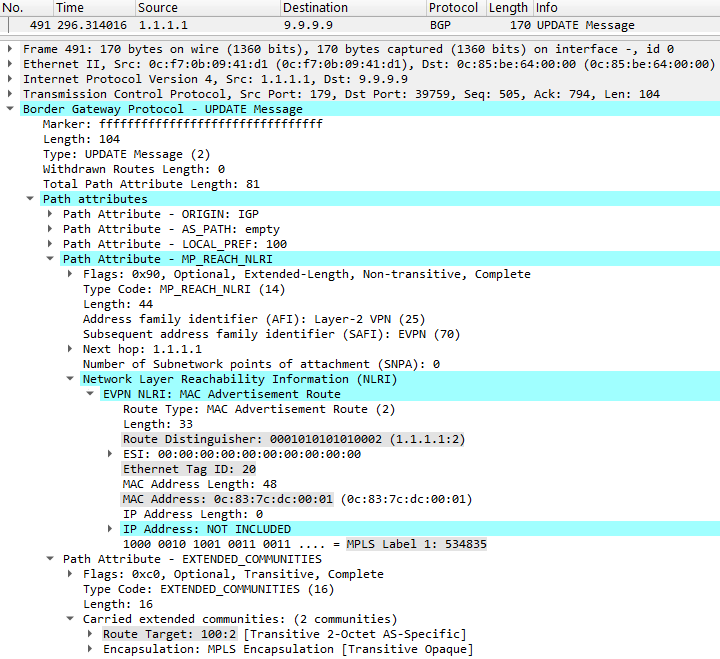

    # Même label alloué par PE1 pour les routes MAC/IP (tout VLAN confondu, tout MAC confondue)

    BGP routing table entry for mac-ip 20 0c83.7cdc.0001, Route Distinguisher: 1.1.1.1:2
          Extended Community: Route-Target-AS:100:2 TunnelEncap:tunnelTypeMpls
          MPLS label: 534835 ESI: 0000:0000:0000:0000:0000

    BGP routing table entry for mac-ip 30 0c83.7cdc.0099, Route Distinguisher: 1.1.1.1:2
          Extended Community: Route-Target-AS:100:2 TunnelEncap:tunnelTypeMpls
          MPLS label: 534835 ESI: 0000:0000:0000:0000:0000

    # Même label alloué par PE1 pour les routes IMET (tout VLAN confondu)

    BGP routing table entry for imet 20 1.1.1.1, Route Distinguisher: 1.1.1.1:2
          Extended Community: Route-Target-AS:100:2 TunnelEncap:tunnelTypeMpls
          MPLS label: 534827

    BGP routing table entry for imet 30 1.1.1.1, Route Distinguisher: 1.1.1.1:2
          Extended Community: Route-Target-AS:100:2 TunnelEncap:tunnelTypeMpls
          MPLS label: 534827

Remarquer l'Ethernet Tag ID positionné, cette fois, à chaque VLAN respectif (20 et 30), conformément au §6.3 sur le service VLAN-Aware Bundle :


    In the case where a single VLAN is represented by a single VID and
    thus no VID translation is required, an MPLS-encapsulated packet MUST
    carry that VID.  The Ethernet Tag ID in all EVPN routes MUST be set
    to that VID.

De plus, l'extrait nous dit que dans ce type de service, le tag VLAN du client doit être conservé lors du transport de la trame—on le voyait bien dans la capture précédente montrant l'ARP.

Configuration d'un VPLS E-Tree

Les VPLS configurés précédemment suivaient la topologie full-mesh : chaque CE pouvait communiquer avec tout autre CE. Les spécifications de l'EVPN, recensées dans la RFC 7209, mentionnent également la topologie hub-and-spoke aussi appelée E-Tree :


    One example of this is E-Tree topology, where one or more sites in
    the VPN are roots and the others are leaves.  The roots are allowed
    to send traffic to other roots and to leaves, while leaves can
    communicate only with the roots.  The solution MUST provide the
    ability to support E-Tree topology.

La topologie E-Tree s'applique bien, par exemple, dans un contexte de réseau d'accès Ethernet où le BNG (root) peut communiquer avec les CPE (leaves), les CPE avec le BNG, mais pas les CPE entre eux—comme détaillé dans cette section de l'article sur l'IPv6 appliqué au BNG.

La RFC 8317 dédiée à la topologie E-Tree dans l'EVPN identifie trois scénarios de différentes granularités—nous illustrons dans la suite les deux premiers :


    3.  E-Tree Scenarios  . . . . . . . . . . . . . . . . . . . . . .   6
      3.1.  Scenario 1: Leaf or Root Site(s) per PE . . . . . . . . .   6
      3.2.  Scenario 2: Leaf or Root Site(s) per AC . . . . . . . . .   7
      3.3.  Scenario 3: Leaf or Root Site(s) per MAC Address  . . . .   8

Avec jeu de RT

Dans le premier scénario, l'EVI sur un PE se veut exclusivement root ou leaf. La topologie E-Tree s'implémente avec un simple jeu d'import-export de RT :


    In this scenario, tailored BGP Route Target (RT) import/export
    policies among the PEs belonging to the same EVI can be used to
    prevent communication among Leaf PEs.  To prevent communication among
    Leaf ACs connected to the same PE and belonging to the same EVI,
    split-horizon filtering is used to block traffic from one Leaf AC to
    another Leaf AC on a MAC-VRF for a given E-Tree EVI.

De plus, l'extrait explique que pour isoler les AC de rôle leaf sur un même PE, ce dernier peut employer un filtrage appelé split-horizon. Huawei, par exemple, le propose avec la commande isolate spoken activable à l'EVI. Cisco l'active automatiquement :


    Split-horizon group between the ACs (leaf) on same EVI is enabled automatically.

Configuration du jeu de RT :

Soit en image :

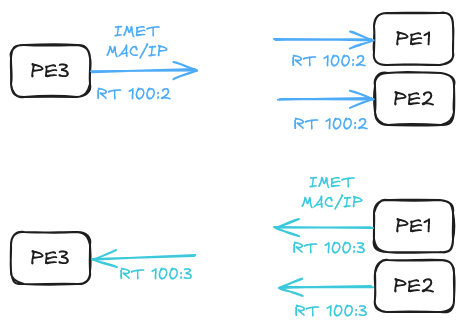

evpn-mpls-rt
Le RT root 100:2 est importé par les leaves.
Le RT leaf 100:3 est importé par le(s) root(s).

Le RT 100:3 n'étant pas importé par PE1 et PE2, les adresses MAC portant ce RT ne se retrouvent pas dans leur bridge table (elles se retrouvent quand même dans leur database BGP) :

Mais certains opérateurs préfèrent n'avoir qu'un seul RT par EVI, pour simplifier la configuration. Si le besoin de granularité plus fine motive la solution de la section suivante, elle peut également s'appliquer dans ce cas :


    For this scenario, if it is desired to use only a single RT per EVI
    (just like E-LAN services in [RFC7432]), then approach B in Scenario
    2 (described below) needs to be used.

Sans jeu de RT (Leaf-Indication)

La granularité précédente ne s'avère parfois pas suffisante, notamment quand une même EVI sur un même PE contient à la fois des AC de rôle root et leaf. La RFC évoque alors une solution qui consiste à « colorer » les annonces BGP d'une Leaf-Indication via une extended community :


    In order to recognize the association of a destination MAC address to
    a Leaf or Root AC and, thus, support ingress filtering on the ingress
    PE with both Leaf and Root ACs, MAC addresses need to be colored with
    a Root or Leaf-Indication before advertising to other PEs.

Soit en image :

evpn-mpls-color
Les routes IMET et MAC/IP annoncées par PE1 et PE2 portent la Leaf-Indication.
Celles annoncées par PE3 ne la portent pas (rôle de root par défaut).

Nous allons illustrer cette Leaf-Indication sur deux cas :

  1. Le VPLS VLAN-Based précédent mais avec un seul RT—pour illustrer qu'on peut ainsi se passer du jeu d'import-export de RT
  2. Le VPLS VLAN-Aware Bundle précédent mais en ajoutant des contraintes—pour illustrer des AC root et leaf dans une même EVI d'un même PE
Cas 1

Un seul RT mais en indiquant le rôle sur les VLAN (les AC) :

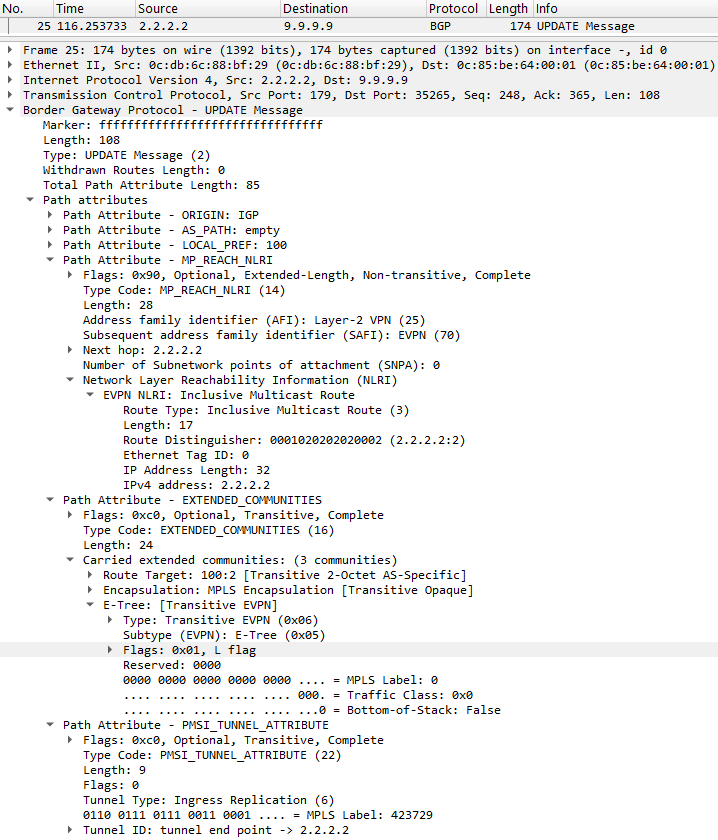

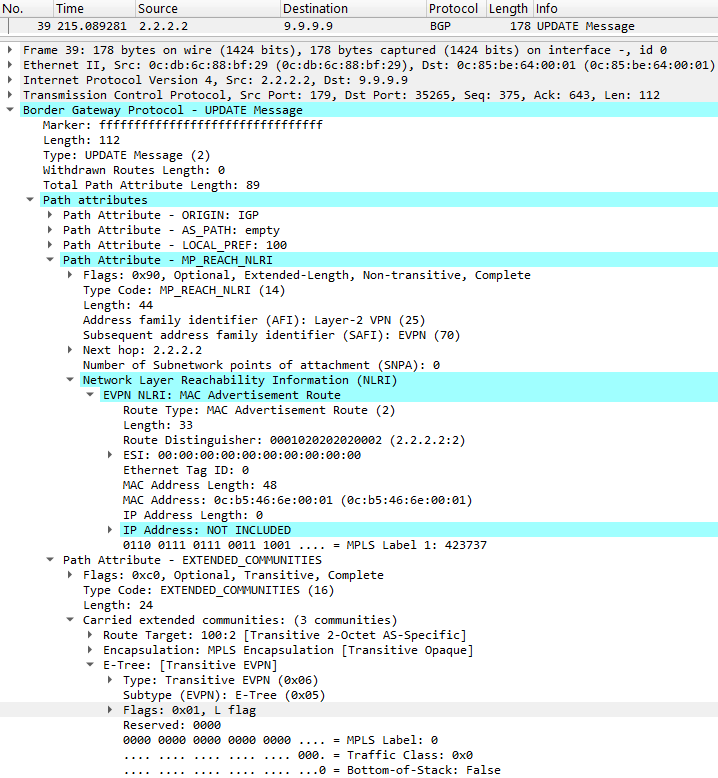

Les routes EVPN de type IMET et MAC/IP de PE1 et PE2 portent alors une Leaf-Indication :

Avec cette indication, PE1, de rôle leaf dans cette EVI, sait qu'il ne faut pas envoyer le trafic BUM de CE1 vers PE2. De même, l'adresse MAC de CE2 étant marquée leaf, PE1 sait qu'il ne faut pas envoyer le trafic known unicast à destination de cette adresse MAC.

Dans la capture ci-dessous, PE1 (leaf) réplique le trafic BUM de CE1 vers PE3 (root) uniquement, et non PE2 (leaf) :

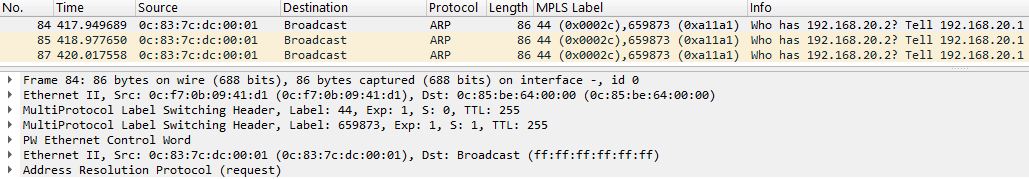

cap-evpn-mpls-etree2-bum-pe1
PE1 ne réplique le trafic BUM de CE1 (trois tentatives d'ARP pour résoudre, en vain, l'adresse IP de CE2) que vers PE3 (label 659873).

Dans la capture ci-dessous, PE3 (root) réplique le trafic BUM de CE3 vers PE1 et PE2 (tous deux leaf) :

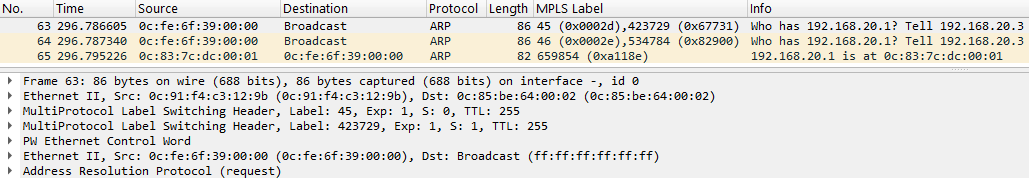

cap-evpn-mpls-etree2-bum-pe3
PE3 réplique le trafic BUM de CE3 (de l'ARP pour résoudre l'adresse IP de CE1) vers PE1 (label 534784) et PE2 (label 423729).
Cas 2

Nous reprenons ici le service VLAN-Aware Bundle précédent mais en ajoutant les contraintes suivantes :

Ainsi, nous obtenons des AC de différents rôles dans une même EVI d'un même PE.

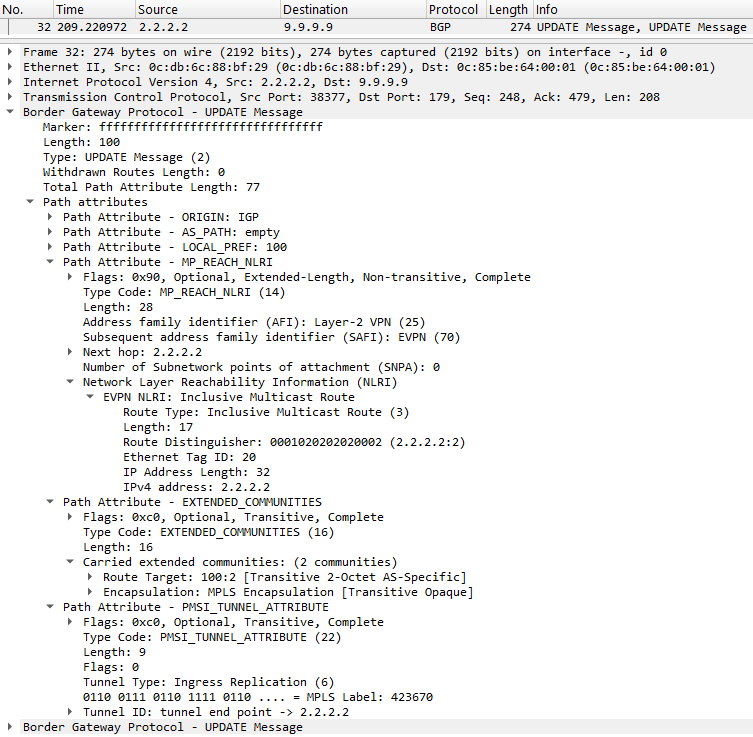

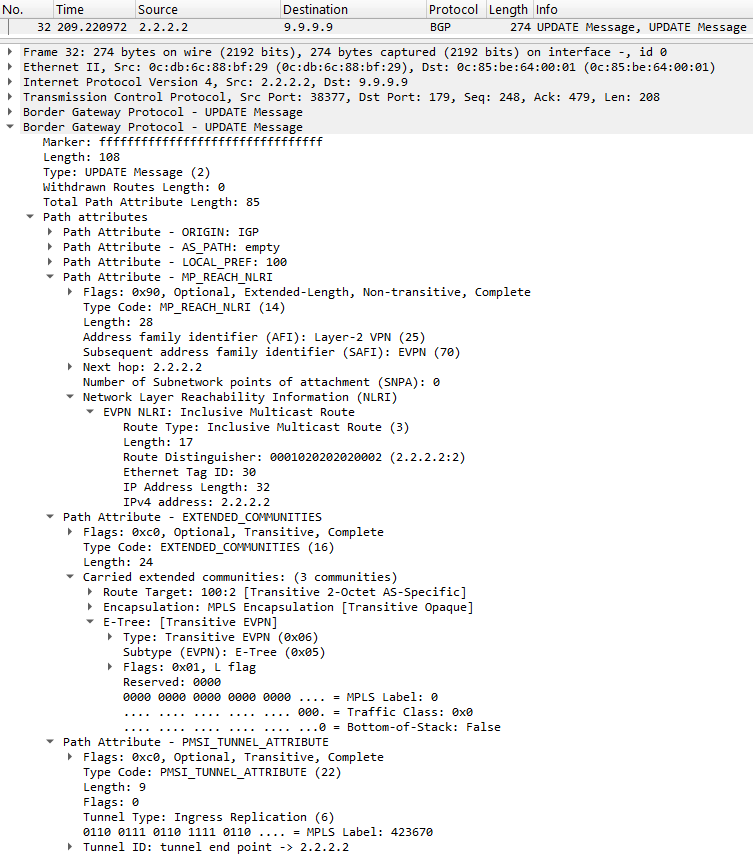

Comme précédemment, avant même que les CE émettent du trafic, chaque PE envoie au RR une route EVPN de type IMET—mais une par VLAN cette fois et avec la Leaf-Indication pour le VLAN 30 :

Nous constatons que le même label MPLS, 423670 ici, a été alloué par PE2 pour le trafic BUM sur les VLAN 20 et 30, même si leur rôle diffère (root pour le premier, leaf pour le deuxième). Exemple en capture :

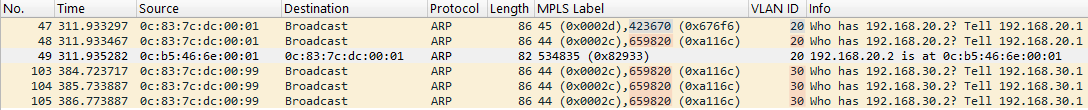

cap-evpn-mpls-etree3-bum-pe1
Le trafic BUM de CE1 dans le VLAN 20 est répliqué par PE1 vers PE2 et PE3  (car topologie full-mesh).
Le trafic BUM de CE1 dans le VLAN 30 est répliqué par PE1 vers PE3 seulement (car topologie E-Tree).

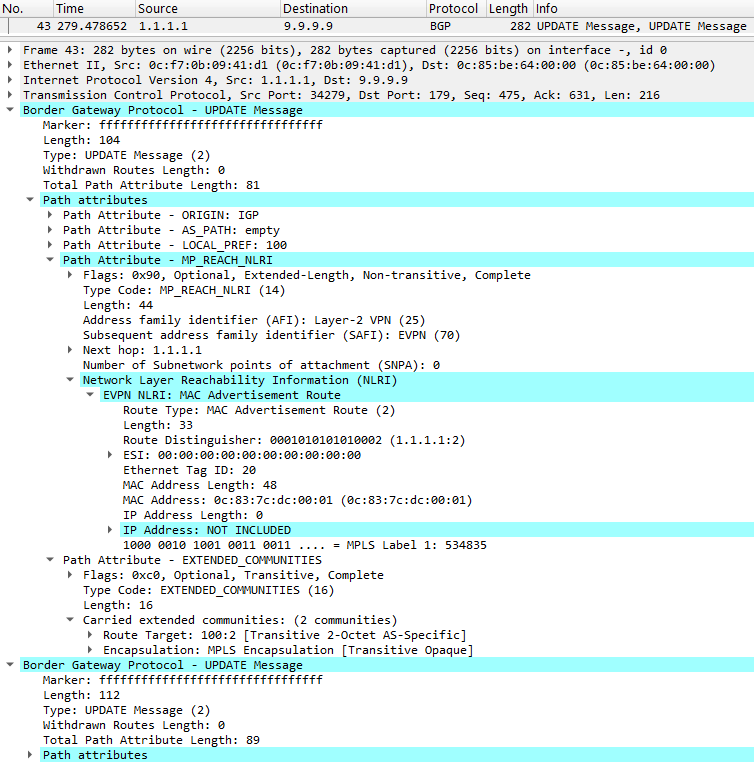

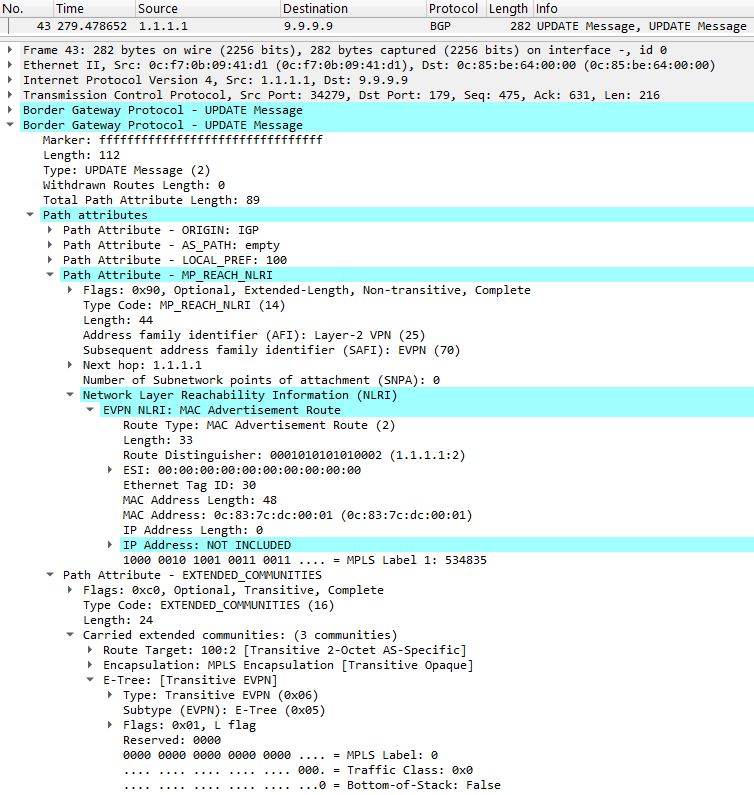

Les routes EVPN de type MAC/IP annoncées par PE1 au RR (celle dans le VLAN 20 porte la Leaf-Indication, celle dans le VLAN 30 ne la porte pas) :

Les outputs correspondant :

Ingress vs egress filtering

Dans la solution de Leaf-Indication, la RFC 8317 distingue deux cas à traiter : celui du trafic known unicast (où de l'ingress filtering s'applique) et celui du trafic BUM (où de l'egress filtering s'applique). Le draft-bamberger-bess-imet-filter-evpn-etree-vxlan, publié en mars 2023, le résume bien :


    [RFC8317] defines two different filtering
    methods to achieve the required segmentation:

    1.  Ingress filtering, applicable to known unicast traffic
    2.  Egress filtering, applicable to broadcast, unknown
        unicast, and multicast (BUM) traffic

Arista implémente pourtant une solution différente, décrite dans ce draft. En effet, comme vu dans les captures, les routes IMET portent la Leaf-Indication, ce qui permet aux PE de filtrer en entrée le trafic BUM. Voyons pourquoi Arista (et Google, co-auteur du draft) ont fait ce choix.

Solution proposée par la RFC 8317

Principe du filtrage sur le PE d'entrée. Les adresses MAC de rôle leaf dans l'EVI d'un PE sont annoncées en BGP par ce dernier avec des routes MAC/IP qui comportent la Leaf-Indication via une extended community :


         […]  For known unicast traffic, additional extensions to
    [RFC7432] are needed (i.e., a new BGP extended community for Leaf-
    Indication described in Section 6.1) in order to enable ingress
    filtering as described in detail in the following sections.

Ainsi, à la réception de ces annonces BGP, les autres PE sont au fait du rôle leaf des MAC annoncées et peuvent filtrer en entrée : « je reçois une trame à destination d'une MAC annoncée leaf, je suis moi-même leaf ⇒ filtrage ».

Principe du filtrage sur le PE de sortie. Mais quid du trafic BUM ? Comment un PE peut-il informer que les futures adresses MAC apprises dans une EVI sont leaves ? La RFC nous dit qu'il ne peut pas :


    This specification does not provide support for filtering Broadcast,
    Unknown Unicast, and Multicast (BUM) traffic on the ingress PE; due
    to the multidestination nature of BUM traffic, it is not possible to
    perform filtering of the same on the ingress PE.  As such, the
    solution relies on egress filtering.  In order to apply the proper
    egress filtering, which varies based on whether a packet is sent from
    a Leaf AC or a Root AC, the MPLS-encapsulated frames MUST be tagged
    with an indication of when they originated from a Leaf AC (i.e., to
    be tagged with a Leaf label as specified in Section 6.1).

La solution proposée est que le PE leaf appose un label MPLS particulier sur les trames BUM qu'il origine—sur le data plane donc. Les autres PE étant au fait de la signification du label (voir le §4.2), ils peuvent filtrer en sortie : « la trame BUM reçue porte un Leaf-Label, je suis moi-même leaf ⇒ filtrage ».

Mais…

Ce fonctionnement de filtrage sur le PE de sortie, en plus de s'avérer sous-optimal (réplication des trames pour finalement les filtrer sur le PE de sortie), n'est surtout pas compatible avec le VXLAN qui ne comporte pas de label MPLS dans son data plane :


               […]  However, egress filtering for BUM traffic relies on
    specific features of MPLS encapsulation, specifically, the ability to
    attach multiple labels to each data packet.  Therefore, egress
    filtering of BUM traffic as defined by [RFC8317] doesn't work
    unmodified for networks using VXLAN encapsulation.

Aussi, le draft cité propose le filtrage en entrée pour tout type de trafic (known unicast et BUM), et ce, en taguant leaf les routes IMET—comme vu dans les captures précédentes. La solution n'est cependant compatible qu'avec les deux premiers scénarios de l'E-Tree :


    [RFC8317] defines 3 primary methods for classifying hosts as roots
    and leafs:

    1.  Each PE site (VTEP) contains only root or only leaf hosts
    2.  Each attachment circuit (VLAN) contains only root or only leaf hosts
    3.  Each host (MAC) can be individually classified as a root or a leaf

    This document will define an approach for performing ingress
    filtering for BUM traffic, in addition to known unicast traffic, for
    networks using VXLAN encapsulation and E-Tree role classification
    using either method 1 or method 2 defined above.  E-Tree filtering of
    BUM traffic for VXLAN networks using method 3 for E-Tree role
    classification (which is also not covered in [RFC8317]) is outside
    the scope of this document.

Autrement dit, la solution ne couvre pas le dernier scénario (granularité à l'adresse MAC). Les deux premiers (granularité à l'EVI et à l'AC) étant les plus répandus à ma connaissance, et la solution du draft me semblant plus naturelle et optimale, elle se défend selon moi. À voir si elle devient un standard !
